Lehre

Ehemalige Vorlesungen

Elektronik 1

Zeichnung eines Transistors im schwarzen Kunststoffgehäuse mit drei Anschlussbeinen und der Aufschrift BC 548.

Passive Bauelemente, Halbleiter und p-n-Übergang, Halbleiterdioden, Bipolarer Transistor, Feldeffekttransistor
Mit begleitendem Labor

Elektronik 2

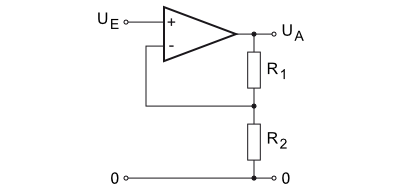

Schaltplan eines nichtinvertierenden Operationsverstärkers: Die Eingangsspannung UE liegt am Plus-Eingang, vom Ausgang UA führt eine Gegenkopplung über die Widerstände R1 und R2 gegen Masse, deren Mittelpunkt mit dem Minus-Eingang verbunden ist.

Differenzverstärker, Operationsverstärker, Leistungsverstärker, Optoelektronik
Mit begleitendem Labor

Elektromagnetische Verträglichkeit (EMV)

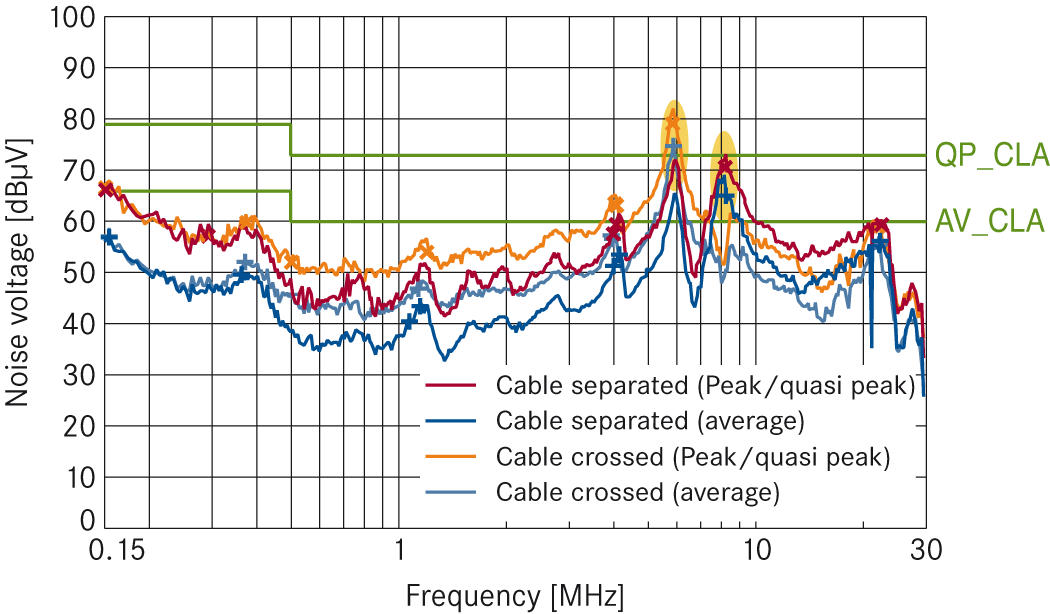

Diagramm einer EMV-Messung: Störspannung in dBµV über der Frequenz von 0,15 bis 30 MHz. Gezeigt sind vier Messkurven (Kabel getrennt und gekreuzt, jeweils Peak/Quasi-Peak und Mittelwert) sowie die Grenzwertlinien QP_CLA und AV_CLA. Zwei Spitzen bei etwa 6 und 8 MHz sind markiert.

Übersicht, Störquellen, Störgrößen, Kopplungsarten, Bauelemente, Prüfungen, Normen, EMVU
Mit begleitendem Labor

Hochfrequenztechnik

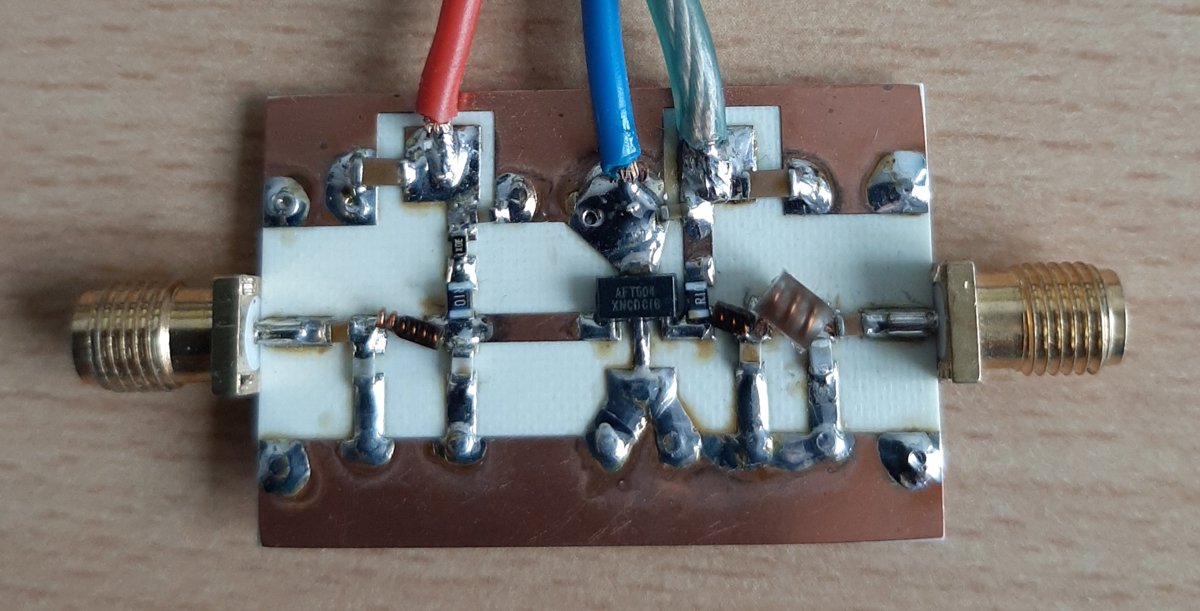

Foto eines selbst aufgebauten 2-W-Hochfrequenzverstärkers auf einer Platine mit zwei SMA-Buchsen für Ein- und Ausgang, einem Transistor in der Mitte, Spulen, Chip-Widerständen und drei angelöteten Versorgungskabeln in Rot, Blau und Grün.

Einführung, Leitungstheorie, Streuparameter, Passive Elemente: L-Netzwerke, Teiler, Koppler, Zirkulatoren, Resonatoren, aktive Elemente: nichtlineare Kennlinien, Rauschen, Verstärker, Oszillatoren, Mischer
Mit begleitendem Labor

Elektromagnetische Felder und CAD

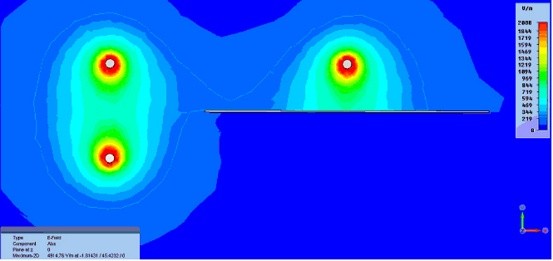

Simulation eines elektrischen Feldes: Farbige Darstellung der Feldstärke (E-Feld) in V/m mit mehreren Bereichen hoher Feldstärke in Rot und Gelb um einzelne Leiter, die nach außen über Grün in Blau abklingt. Rechts eine Farbskala bis 2000 V/m.

Grundbegriffe der Vektoranalysis, Volumen-, Oberflächen- und Wegintegrale, Integralsätze von Gauss und Stokes, Klassifizierung von Feldern (stationär, quasistationär, Wellenausbreitung), elektrische und magnetische Felder, theoretische Lösung einfacher Feldprobleme, Maxwell’sche Gleichungen in differentieller und integraler Form, Lösen der Wellengleichung, Einführung in die Simulation von Feldproblemen, Projektarbeit in Zweiergruppen

HF- und Mikrowellentechnik

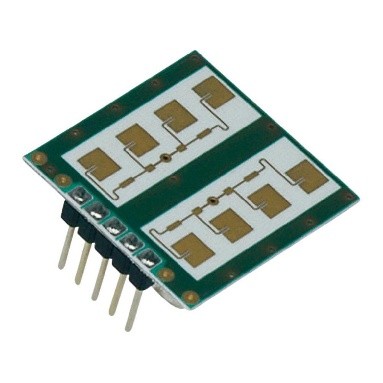

Foto eines kleinen Radarmoduls auf einer grünen Platine mit zwei Gruppen von gelben Patch-Antennenflächen und einer Stiftleiste mit fünf Anschlüssen.

Analyse eines 24-GHz-Radarmoduls und dessen einzelner Komponenten wie Oszillator, Mischer, Filter, Verstärker, Antennen usw. Entwurf, Nachbau und Vermessung der Komponenten durch die Teilnehmer für eine Frequenz von 2,45 GHz.

Funktechnik und Funknetze

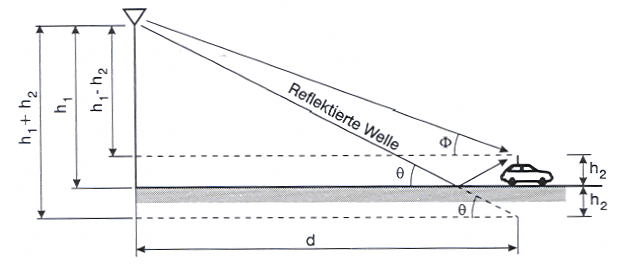

Skizze einer Funkstrecke mit Reflexion am Boden: Eine Antenne in der Höhe h1 sendet zu einem Fahrzeug mit Antennenhöhe h2 im Abstand d. Neben dem direkten Strahl verläuft eine am Boden reflektierte Welle. Eingezeichnet sind die Winkel Phi und Theta sowie die Höhen h1, h1 minus h2 und h1 plus h2.

Antennen, Funkausbreitung, Funknetze
Mit begleitendem Labor
